CÙM U – BU LÔNG CHỮ U

Giới thiệu Cùm U

Cùm U, hay còn gọi là bu lông chữ U (U-bolt), là một loại bu lông có hình dạng giống chữ “U”, với hai đầu được tiện ren để lắp đai ốc. Cùm U thường được sử dụng để cố định, kẹp chặt các vật liệu, đặc biệt là ống thép, ống nước, cáp, thanh kim loại hoặc các cấu trúc khác trong ngành xây dựng, cơ khí, viễn thông, và ô tô.

An Phong sản xuất cùm U, có sẵn số lượng lớn mọi kích thước

Công ty TNHH Cơ Khí An Phong (một thành viên của Nam An Group) là nhà sản xuất hàng đầu chuyên cung cấp các loại cùm U chất lượng cao, đạt tiêu chuẩn quốc tế. Với công nghệ sản xuất tiên tiến, chúng tôi cam kết đáp ứng mọi yêu cầu khắt khe của khách hàng trong và ngoài nước.

Tên gọi khác: Cùm U bolt, Bu lông neo chữ u, Gông chữ U, Kẹp ống chữ U, Đai chữ U, Ốc chữ U, cùm U ống

Cấu tạo Bu lông chữ U

Bu lông chữ U có thiết kế đơn giản nhưng vững chắc, bao gồm:

• Thân bu lông: Phần trụ uốn cong hình chữ U, làm từ thép hoặc inox, đáp ứng yêu cầu độ bền.
• Đầu bu lông: Hai đầu được tiện ren, dùng để cố định và kẹp chặt vật liệu.
• Phụ kiện đi kèm: Đai ốc, long đen, ê-cu, hoặc bản mã, hỗ trợ cố định và điều chỉnh vị trí hiệu quả.

Thông số kỹ thuật Cùm U:

• Kích thước ống (mm): Phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, 530

Phi (φ) là kích thước đường kính ngoài thực tế của ống.

• Kích thước ống (mm): DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 175, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500

DN là kích thước danh nghĩa, thường dùng trong các hệ thống tiêu chuẩn công nghiệp như hệ thống ống dẫn nước, khí nén,… DN không phải là kích thước chính xác của đường kính ống mà là một giá trị danh nghĩa, giúp dễ dàng tiêu chuẩn hóa và trao đổi sản phẩm trên toàn thế giới.

• Đường kính ren d (mm): M6, M8, M10, M12, M16, M18, M20, M22, M24
• Vật liệu sản xuất: Thép / Inox 201/304/316
• Xử lý bề mặt: Mạ điện phân kẽm; Bọc nhựa; Mạ kẽm nhúng nóng… (theo yêu cầu)
• Tiêu chuẩn sản xuất: DIN 3570 A

Bảng kích thước Cùm U tại An Phong

Các loại Cùm U được An Phong sản xuất:

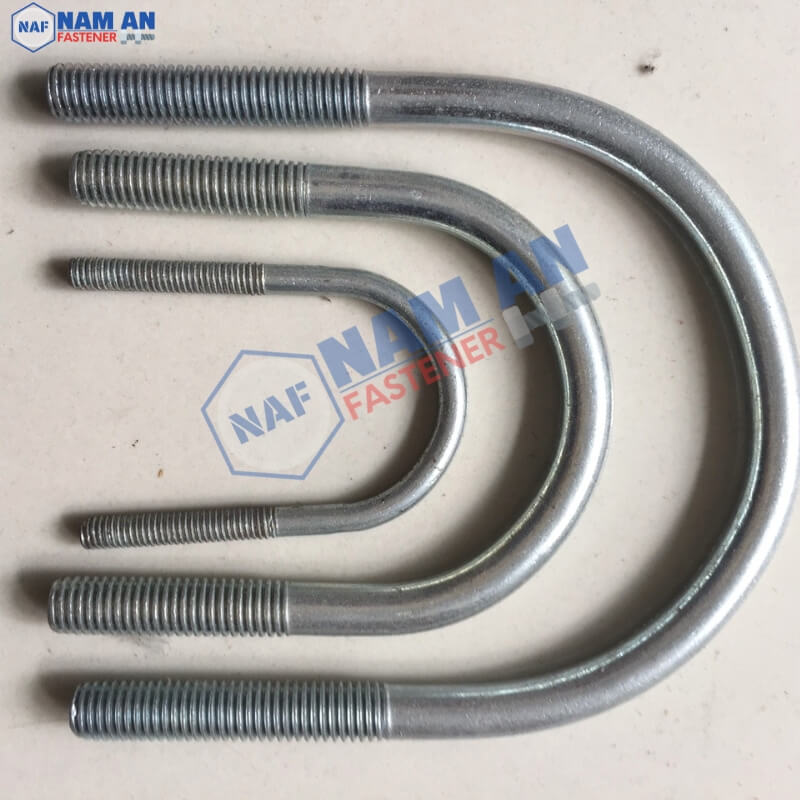

1.    Cùm U thép mạ điện phân

Thông số kỹ thuật:

• Kích thước ống (mm): Phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, 530
• Kích thước ống (mm): DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 175, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500
• Đường kính ren d (mm): M6, M8, M10, M12, M16, M18, M20, M22, M24
• Vật liệu: Thép
• Xử lý bề mặt: Mạ điện phân kẽm (màu trắng xanh; màu vàng cầu vồng)

2.  Cùm U bọc nhựa

Cùm U bọc nhựa là phiên bản nâng cấp của cùm U truyền thống, được phủ lớp nhựa PVC bảo vệ hiệu quả. Lớp phủ này mang đến khả năng chống ăn mòn, bảo vệ bề mặt và cách điện, lý tưởng cho ứng dụng cần độ bền cao.

Thông số kỹ thuật:

• Kích thước ống (mm): Phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, 530
• Kích thước ống (mm): DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 175, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500
• Đường kính ren d (mm): M6, M8, M10, M12, M16, M18, M20, M22, M24
• Vật liệu: Thép cấp bền thường, 8.8, inox 201, Inox 304
• Xử lý bề mặt: Mạ kẽm điện phân hoặc mạ nhúng nóng với phần thân bu lông được bọc nhựa

3.  Cùm U mạ kẽm nhúng nóng

Cùm U mạ kẽm nhúng nóng là loại cùm U được mạ một lớp kẽm bằng phương pháp nhúng nóng. Quá trình này bao gồm việc nhúng cùm U vào một bể chứa kẽm nóng chảy, tạo ra một lớp phủ kẽm bám chắc và đều trên bề mặt cùm U giúp chống lại các tác nhân ăn mòn.

Thông số kỹ thuật:

• Kích thước ống (mm): Phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, 530
• Kích thước ống (mm): DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 175, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500
• Đường kính ren d (mm): M6, M8, M10, M12, M16, M18, M20, M22, M24
• Vật liệu sản xuất: Thép cấp bền thường ; 8.8
• Xử lý bề mặt: Mạ kẽm nhúng nóng
• Tiêu chuẩn: ASTM A153, BS EN ISO 1461
• Độ dày lớp mạ kẽm: 50-70 micron
• Khả năng chịu lực: Phụ thuộc vào kích thước và đường kính cùm U, từ 1.000 N đến 20.000 N
• Phụ kiện đi kèm: Đai ốc, long đen, ê-cu
• Nhiệt độ làm việc: -50°C đến 150°C

4.  Cùm U inox 201/304/316

Thông số kỹ thuật:

• Kích thước ống (mm): Phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, 530
• Kích thước ống (mm): DN 15, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 175, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500
• Đường kính ren d (mm): M6, M8, M10, M12, M16, M18, M20, M22, M24
• Vật liệu: Inox 201/304/316

Quy trình sản xuất U Bolt:

Hình ảnh / video Cùm U:

1. Hình ảnh cùm U, Ubolt tại dự án AMKOR/Bắc Ninh:

 An Phong cung cấp cùm U, thanh ren, bu lông, ốc vít cho Nhà máy AMKOR/Bắc Ninh – Nhà máy bán dẫn lớn nhất thế giới

Xem thêm: AN PHONG – Nhà cung cấp uy tín cho nhà máy AMKOR/Bắc Ninh

2. Video: Chuyên Sản Xuất Cùm U Chất Lượng Cao Cho Các Dự Án Lớn

Nhà máy sản xuất:

Báo giá Cùm U

An Phong chuyên sản xuất cùm U với kích thước ống từ phi 21, 27, 34, 42, 48, 60, 76, 90, 114, 140, 169, 200, 220, 270, 325, 370, 430, đến 530 mm, và các kích thước DN từ DN 15 đến DN 500. Đường kính ren đa dạng: M6, M8, M10, M12, M16, M18, M20, M22, M24, đáp ứng mọi yêu cầu của khách hàng.

>> Xem Bảng giá Cùm U tại An Phong

Chúng tôi cam kết:

• Sản phẩm đạt chất lượng tiêu chuẩn quốc tế.
• Gia công theo mọi yêu cầu kỹ thuật.
• Hàng tồn kho số lượng lớn, đầy đủ kích cỡ.
• Giao hàng nhanh chóng, tận nơi.
• Giá cả cạnh tranh nhất trên thị trường.

Hãy chọn An Phong để đảm bảo sự an tâm và hiệu quả cho dự án của bạn!
